NC2802是一款工业级的低功耗遥测终端，接口丰富，支持各类流量计、雨量计、水位计、工业摄像机等外设。支持国家水文规约、水资源规约，也可以扩展支持各种地方协议，并通过物联网平台，实现设备的远程运维。

该终端采用先进的硬件设计和数据处理技术，具有高稳定性、低功耗等优点，可广泛应用于水利信息化的各个场景，如水文、水资源、生态环境、环保、山洪灾害、水库大坝安全等远程监测领域。

项目	描述
硬件方案	32 位工业级处理器，内置 16MB 存储，支持最大 64G 的TF 卡。
通讯方式	支持4G通讯、以太网，并支持扩展 Lora数传和卫星数传。
指示灯	运行状态灯，在线状态灯
天线接口	标准 SMA 阴头天线接口，特性阻抗 50 欧姆
SIM 卡接口	标准的抽屉式 SIM 卡接口，内置 15kV ESD 保护
串口	2路RS232接口，2 路 RS485 接口。接口均内置隔离和 ESD 保护，并提供 12V 直流电源（负载能力限制在 1000mA 内）。
数字输入	1 路雨量计接口。4 路脉冲输入接口。光耦隔离。干接点接入。
数字输出	4 路数字输出接口。光耦隔离，OC 输出。最大支持 30V/150mA。
供电	支持 12V 直流供电，支持宽幅电压供电（6 ~ 36V），内置过压保护、反接保护。
保护设计	接口都采用隔离设计，雷击浪涌±4KV, 静电接触 15KV。PCB 表面防潮处理。
功耗	待机 3mA@12VDC，长连接状态 20 ~ 30 mA（不包括传感器）。
工作温度	-40°C ~ 85°C

注意：请不要带电安装。

打开设备包装箱，里面有下列组成部分：

设备主机 1 台
SMA 阳头天线一根，带 3 米延长线
接线端子 4PIN 端子 4个， 2PIN 的 2 个

接线方式，参考设备接口处的丝印。

注意：使用 485 接口配套的供电端子，为传感器供电的时候，默认是常开。如果要降低功耗，可以在手机 APP 上配置为按需打开。

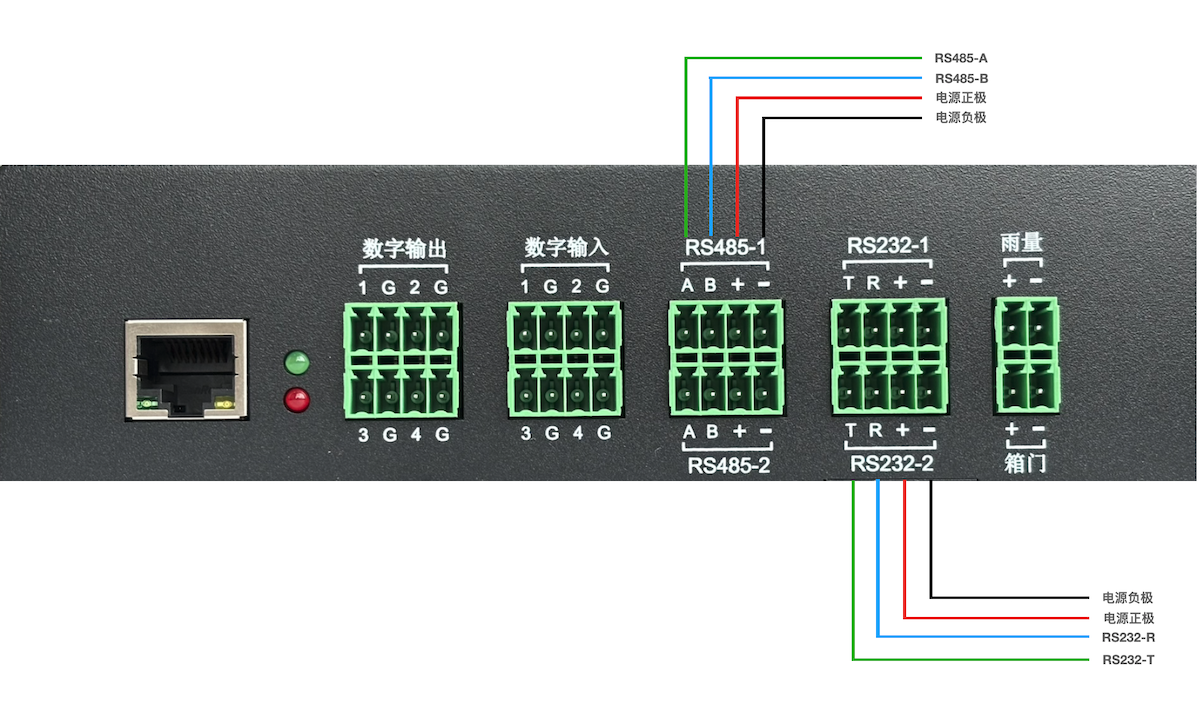

正面接口

注意：RS485 和 RS232 接口的 + 、- ，是直流供电口，可为外设提供 12V 最大（两路一共） 1000mA 的负载能力。并支持按需打开电源，便于优化功耗。

指示灯状态说明

指示灯	功能	说明
绿色	网络指示灯	慢闪：设备在线
红色	系统运行灯	慢闪：设备正常运行。快闪：设备出现故障。

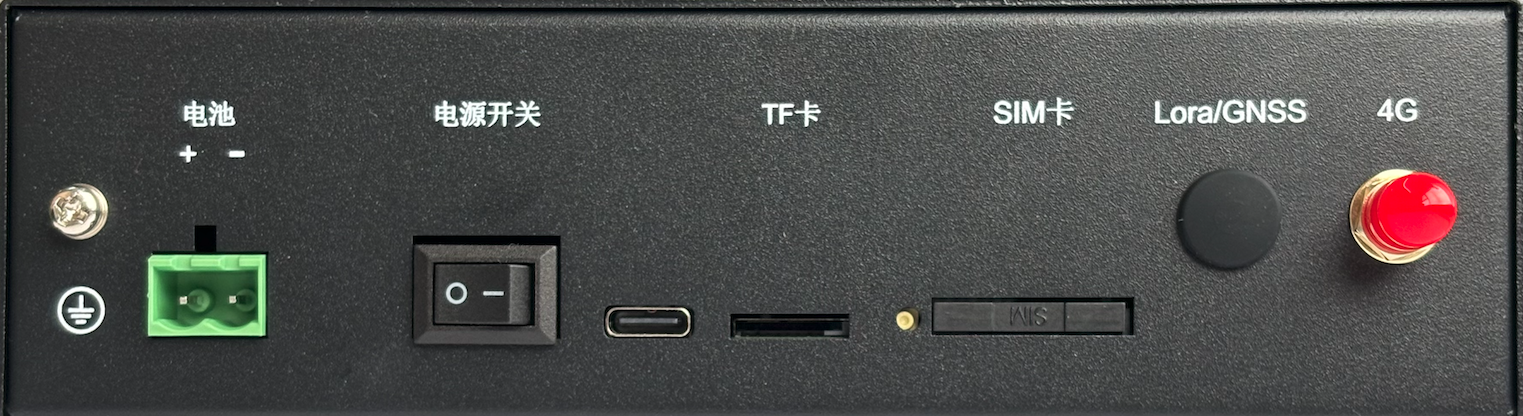

背面接口

注意，设备使用 12V 供电，支持宽幅供电电压（9 ～ 32V）。

我们提供了配套的软件工具，方便用户在现场和远程，都可以查看设备的工作状态、统计上下线情况，配置参数、调试传感器、重启设备、升级固件等。
